De GVI (gelijkstroom verdeelinrichting) is eigenlijk een grote verdeelkast op 1800 volt niveau

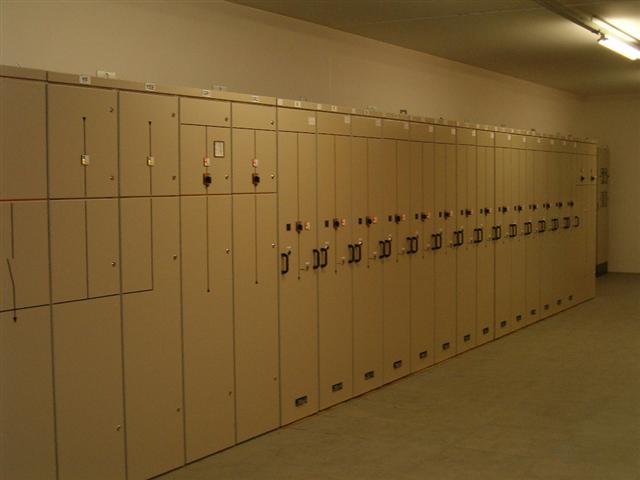

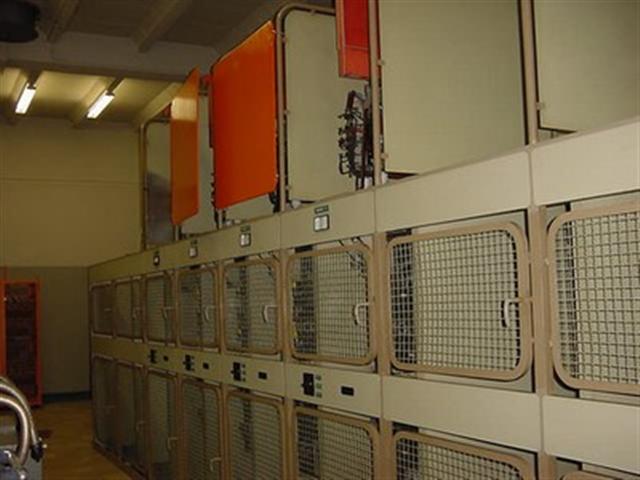

We hebben momenteel 3 verschillende GVI's in Nederland Links ziet u de oude GE verdeelinrichting en rechts de nieuwste met DCP gestuurde snelschakelaars.

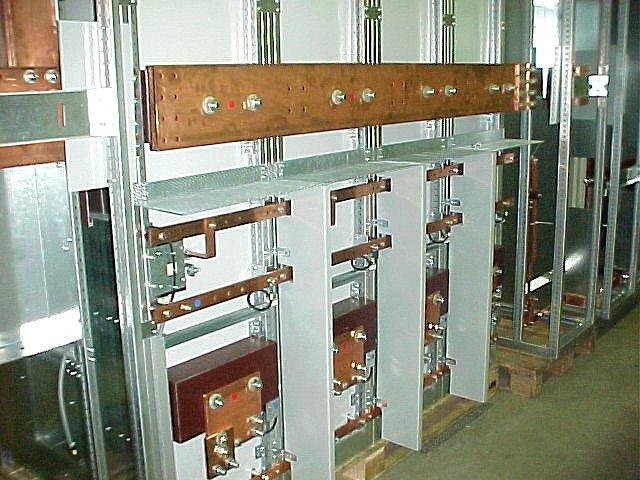

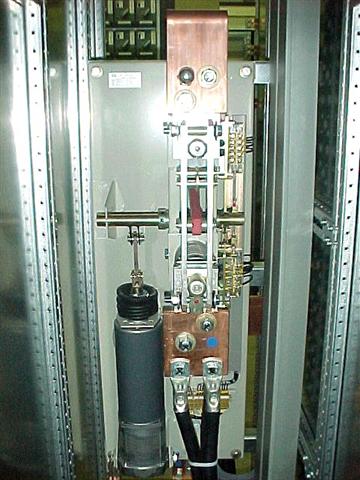

De nieuwste GVI heeft oa motorgestuurde scheidingsmessen (foto links) wat de veiligheid van het personeel weer ten goede komt. Op de rechterfoto de achterzijde van een GVI

De gelijkspanning vanaf de gelijkrichter gaat via scheidingsmessen naar de GVI en vandaar gaan we met zgn snelschakelaars naar de bovenleiding.

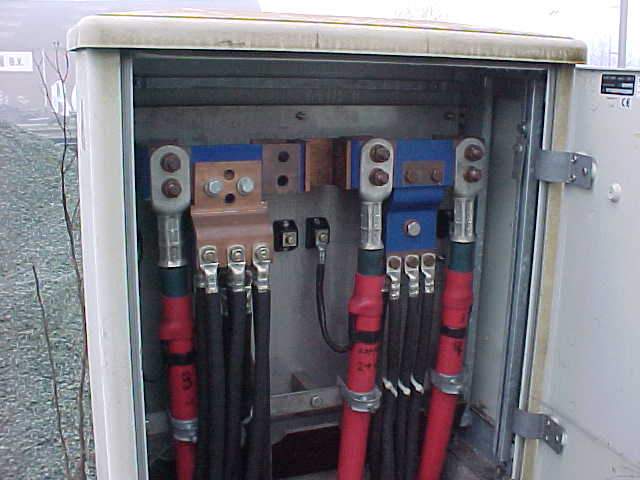

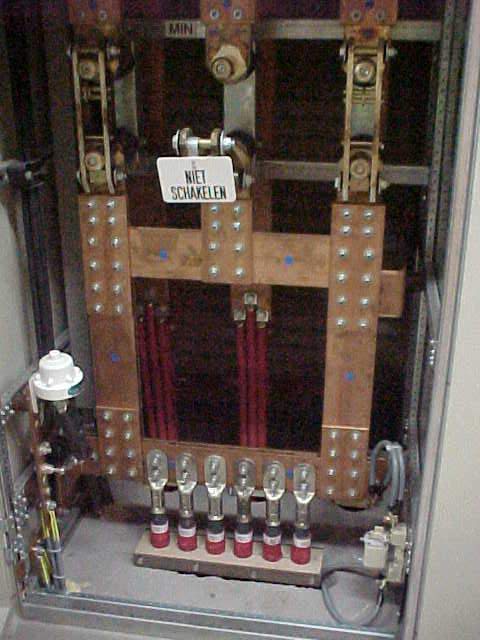

Ook vinden we hier de minusverdeling vanaf de gelijkrichter gaan we via scheidingsmessen naar de minusrail en vandaar met kabels naar de minuskast en dan naar de spoorstaven.
